ویژه

Ellipse

320 m

600 Kg

2 Person

1250 Km

295 Km


توضیحات

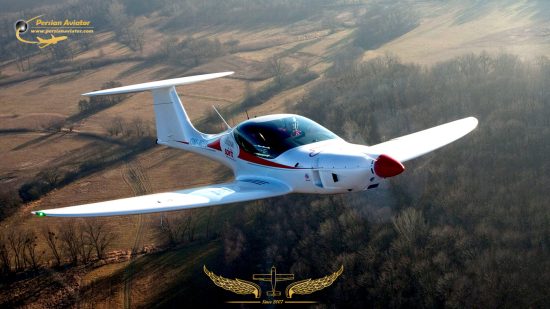

Ellipse

مشخصات فنی

حداکثر سرعت پروازی 177 ktas (320 km/h)
حداکثر سرعت پروازی با 75% موتور 163 ktas (295 km/h)
حداکثر مسافت پروازی 1025 nm (1,850 km)
مسافت مورد نیاز جهت برخواستن 1050 ft (320 m)
مسافت خزش روی باند جهت برخواستن 1148 ft (350 m)
مسافت خزش روی باند جهت فرود 984 ft (300 m)
ارتفاع پروازی 16,000 ft (4,875 m)
حداکثر سرعت اوج گیری 1400 / 1500 fpm
حداکثر سرعت منع شده پروازی 168 ktas (304 km/h)
سرعت واماندگی در حالت فلپ باز 39 kcas (71 km/h)
مدت زمان پروازی 6 h

مشخصات فنی موتور

شرکت سازنده Rotax
مدل موتور 912 – 914 – 915
قدرت خروجی موتور 100 – 115 – 142 hp
سازنده ملخ MT , DUC , HELIX
توضیحات 2 -3 -4 blades FIX & CS

مشخصات وزن

وزن خالص هواپیما 639-705 lb (290/320 kg)
حداکثر وزن هنگام برخواستن 600 kg
حجم سوخت قابل استفاده 31.7 gal (120 l)
حداکثر بار مفید 15 kg / 21 US gal

اندازه و ابعاد

طول 21.49 ft (6.55 m)
ارتفاع 6.63 ft (2.02 m)
طول دوسربال 26.25 ft (8 m)
مساحت بال 9.48 m2

اندازه و مشخصات کابین

ارتفاع 2.2 m
عرض 47.5″ (120 cm)
طول
تعداد سرنشین 2

مشخصات قسمت بار

وزن
33
lb (15 kg)
فضای قسمت بار

هنگامی که اصطلاح “بال بیضوی” را می شنوید، تقریباً همه علاقه مندان به هوانوردی به Spitfire بریتانیا فکر می کنند. در تمام کتاب های درسی طراحی هوانوردی می توان خواند که از نظر کشش القایی و استفاده بهینه تر از بال، بال های بیضوی بهترین عملکرد را دارند. مزیت یک بال بیضوی، جدا از ظاهری زیبا و به یاد آوردن اسپیت فایرهای ( Spitfire  ) افسانه ای، این است که به دلیل حداقل کشش القا شده، در همه حالت ها بهتر و سریعتر پرواز می کند. و به همین دلیل است که هواپیماهای با طراحی بال و بدنه بیضوی میتوانند سریع، ایمن، اقتصادی و در نتیجه برد پروازی  بیشتری داشته باشند . به‌علاوه، ما نقاط اتکا را مستقیماً در پایین بال قرار داده‌ایم، که در عملکرد کنترل هواپیما برای راحتی پرواز در مسافت های طولانی بسیار مفید خواهد بود.
بیضی بخشی از ذات طراحی شرکت و همه هواپیماهایی است که ما می سازیم و شما طراحی بیضوی را در همه جا از ساختار طراحی ما پیدا خواهید کرد.

اسلات – Slot

ایمنی یکی از اولویت های کلیدی ما برای همه اصلاحات بیضی است. به همین دلیل است که ما یک ویژگی آیرودینامیکی منحصر به فرد را در طراحی هواپیمای خود گنجانده ایم، شکاف پشت لبه جلویی بال. این یک کانال شکل در پروفیل بال است که باعث افزایش بالابر می شود و از جدا شدن بالابر در سرعت های پایین جلوگیری می کند و به پرواز در زوایای حمله بالاتر اجازه می دهد. در حالت کروز، کانال شکاف توسط جریان خارجی قفل می شود و کشش بال را به میزان قابل توجهی افزایش نمی دهد. این اسلات مانورپذیری را بیشتر بهبود می بخشد، از از دست دادن بالابر جلوگیری می کند و طول باند مورد نیاز را کاهش می دهد. در هواپیمای بیضی، شکاف بخشی از بال بیضوی منحصربه‌فرد است، جایی که عملکرد خود را در ناحیه هواکش انجام می‌دهد. بنابراین هواپیما بسیار پایدار است، برای پرواز ایمن است و در حین توقف، حتی در سرعت های کم، به طور پیوسته به جلو سقوط می کند.

فلاپ – Fowler’s flap



این هواپیما مجهز به یک فلپ فاولر ( Fowler’s flap ) تک شیار بسیار کارآمد است که در سه موقعیت فراتر از طرح بال گسترش می یابد. وظیفه اصلی فلپ ها کاهش سرعت فرود هواپیما و افزایش ارتفاع هواپیما است. فلپ روی بیضی به معنای واقعی کلمه نفس شما را بند می آورد. کارایی آن به حدی است که هواپیما تقریباً در هوا ساکن است و سرعت استال به 50 کیلومتر در ساعت کاهش می یابد. فرود بسیار لذت بخش است. و همینطور تیک آف. با فلپ کارآمد ما، می توانید در فاصله چند متری بلند شوید.

PERFORMANCE

Maximum Cruise Speed 177 ktas (320 km/h)
Maximum Cruise Speed 75% Power 163 ktas (295 km/h)
Maximum Range 1025 nm (1,850 km)
Takeoff Distance 1050 ft (320 m)
Takeoff Roll 1148 ft (350 m)
Landing Roll 984 ft (300 m)
Service Ceiling 16,000 ft (4,875 m)
Maximum Climb Rate 1400/1500 fpm
Maximum Limit Speed (VNE) 168 ktas (304 km/h)
Stall Speed with Flaps 40 ktas (71 km/h)
Endurance 6 h

Engine

Manufacturer Rotax
Model 912 – 914 -915
Power Output 100 – 115 – 142 hp
Propeller Manufacturer MT , DUC , HELIX
Description 2 -3 -4 blades FIX & CS

WEIGHTS

Empty Weight 639-705 lb (290/320 kg)
Maximum Takeoff Weight 600 kg
Usable Fuel Volume 31.7 gal (120 l)
Useful Load 15 kg / 21 US gal

DIMENSIONS

Length 21.49 ft (6.55 m)
Height 6.63 ft (2.02 m)
Wingspan 26.25 ft (8 m)
Wing Area 9.48 m2

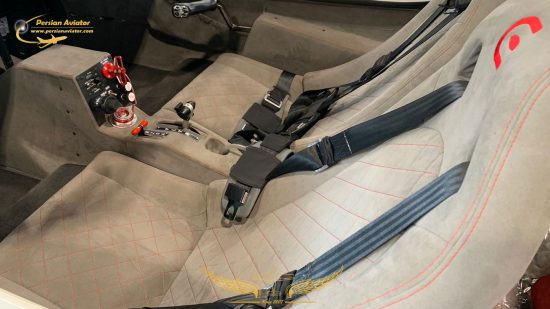

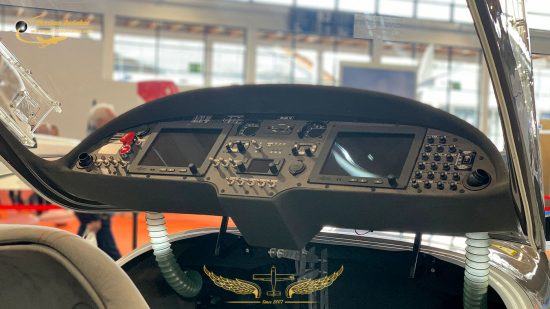

CABIN INTERIOR

Height 2.2 m
Width 47.5″ (120 cm)
Length
Maximum Occupants 2

BAGGAGE CAPACITY


Weight

33 lb (15 kg)
Volume

Elliptical wing

Once you hear the term “elliptical wing”, almost all aviation enthusiasts think of the British Spitfire. In all textbooks on aeronautical design one can read that in terms of induced drag and efficient use of the wing area, the elliptical works best. The advantage of an elliptical wing, apart from looking graceful and remembering the legendary Spitfires, is that it simply flies better and faster in all modes due to minimal induced drag. And that is why the ellipse flies fast, safe, economically, and therefore far. Plus, we’ve integrated anchor points directly into the bottom of the wing, which will come in handy when you fly far.

The ellipse has become part of the DNA of the company and of every airplane we make. You’ll find it everywhere.

Slot

Safety is one of our key priorities for all ellipse modifications. That’s why we’ve incorporated a unique aerodynamic feature in the design of our aircraft, the slot behind the leading edge of the wing. This is a shaped channel in the wing profile that increases lift and prevents lift separation at low speeds, allowing flight at higher angles of attack. In cruise mode, the slot channel is locked by the external flow and does not significantly increase the drag of the wing. The slot further improves maneuverability, prevents loss of lift and reduces the required runway length. In ellipse aircraft, the slot is part of the unique elliptical wing, where it performs its function in the aileron area. The aircraft is thus very stable, safe to fly, and falls steadily forward during a stall, even at low speeds.

Fowler’s flap

The aircraft is equipped with a very efficient single slot Fowler flap that extends beyond the wing outline in three positions. The primary function of the flaps is to reduce the landing speed of the plane and increase the lift of the aircraft. The flap on the ellipse will literally take your breath away. Its efficiency is so high that the airplane is almost stationary in the air and the stall speed drops to 50 km/h. Landing is quite a joy. And so is the take-off. With our efficient flap, you can take off within a few metres.

توضیحات تکمیلی

برند موتور هواپیما

Rotax

نوع موتور هواپیما

Horizontally opposed

نوع سوخت هواپیما

بنزین سوپر

وضعیت هواپیما

هواپیما پیش فروش

نوع هواپیما بر اساس وزن

UltraLight Aircraft

تعداد سیلندر

4 Cylinders

تعداد صندلی

2 صندلی
